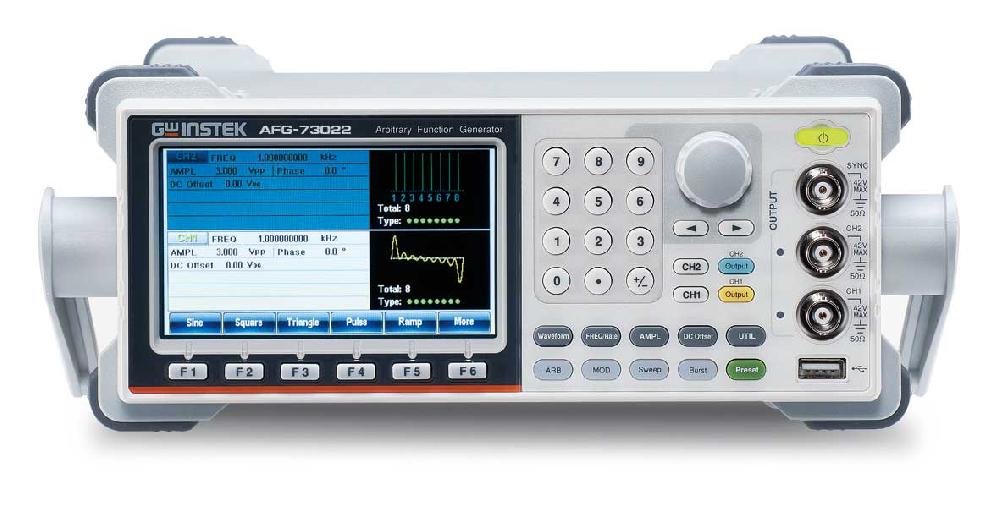

Генератор сигналов специальной формы GW Instek AFG-73022

Генератор сигналов специальной формы GW Instek AFG-73022 – двухканальная модель измерительного прибора, которая способна генерировать сигналы в промежутке частот до 20 МГЦ. Устройство может воспроизводить сигналы синусоидальной формы, прямоугольные, треугольные и СПФ.

В приборе реализована гальваническая развязка каждого из выходов генератора. Каналы экранированы от выхода Earth Ground, что позволяет использовать прибор для тестирования приборов с плавающим заземлением. Генератор подходит для отладки оборудования, которое имеет цепи, отделенные от цепи заземления.

В устройстве установлено 8 МБ внутренней памяти. Она используется для генерации сигналов произвольной формы. При использовании генератора в памяти сохраняются созданные специалистом или отредактированные из образцов сигналы, которые потом воспроизводятся генератором. Кроме того, возможно подключение прибора к осциллографам и генерация сигнала той формы и частоты, которая была зафиксирована измерительным прибором.

Прибор имеет цветной жидкокристаллический дисплей для отображения параметров сигнала и настройки генератора сигналов специальной формы GW Instek AFG-73022. Ввод характеристик генерируемого сигнала и управление устройством осуществляется с помощью механических кнопок и регуляторов на передней панели. Имеется 10 ячеек памяти, в которых сохраняются настройки. Это позволяет быстро привести генератор в рабочее состояние, не настраивая его каждый раз в зависимости от сферы применения.

Другие особенности устройства:

• Два выходных канала для подключения.
• Поддерживается качание частоты.
• Поддерживаются все виды модуляций – AM, ЧМ, ШИМ, ИМ.
• Пакетный режим BURST.
• Есть возможность соединения с ПК и другим оборудованием по USB и LAN.
