Генератор сигналов специальной формы GW Instek SFG-71003

Генератор сигналов специальной формы GW Instek SFG-71003 - модель промышленного назначения, в которой удачно сочетаются доступность и высокая точность, результат использования технологии DDS. В качестве упрощенной версии линейки 72xxx прибор способен воспроизводить высокостабильные электромагнитные колебания треугольной, синусоидальной, прямоугольной формы и меандра в полосе частот до 3 МГц с заданными параметрами.

Сферы применения

Функциональный генератор сигналов специальной формы ориентирован на решение производственных задач и может использоваться в качестве источника тестовых сигналов, обеспечивая наладку и испытания оборудования, цифровой и радиотехнической продукции. Ценообразование производителя делает модель GW Instek SFG-71003 наиболее подходящей для небольших сервисных и ремонтных центров, частных мастеров, учебных заведений и радиолюбителей.

Преимущества прямого цифрового синтеза

• Высокая точность воспроизведения формы сигнала со стабильной выходной частотой и сверхнизким уровнем гармонических искажений.
• Прецизионность установки частотных показателей.
• Независимость выходных характеристик прибора от температуры, что исключает необходимость предварительного длительного прогрева перед выполнением работ.

Конструкционные особенности

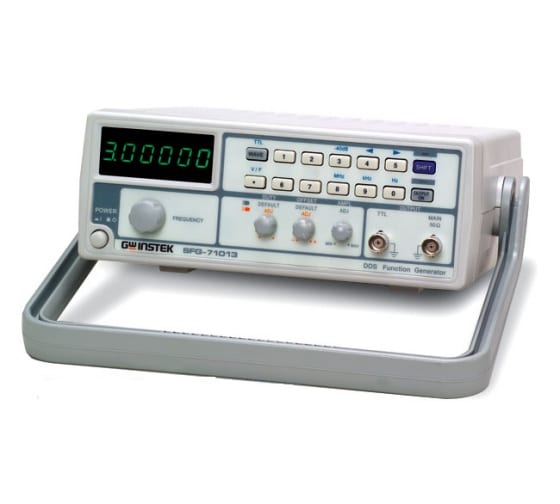

Генератор сигналов специальной формы GW Instek SFG-71003 выполнен в компактном корпусе с удобной ручкой для переноски, за счет чего подходит для использования на выездных работах. Комбинированная цифровая клавиатура позволяет быстро задавать форму, устанавливать требуемую частоту и размерность выходного сигнала с разрешением 0,1 Гц. Вспомогательные функции активируются в префиксном режиме.

Для гибкой подстройки используется поворотная рукоятка под цифровым дисплеем, который служит для контроля частотных показателей генератора. Также верньерами регулируется амплитуда, смещение и скважность GW Instek SFG-71003 в импульсном режиме. При выдвижении ручки "УСТ. АМПЛ." вводится ослабление 40 дБ. Предусмотрена возможность предварительной точной настройки параметров и последующего подключения к схеме путем нажатия кнопки "Выход вкл", о чем оповещает соответствующий индикатор. Помимо стандартного 50-омного выхода предусмотрен дополнительный разъем TTL который позволяет подключать генератор напрямую к аналоговым и цифровым системам, устройствам на биполярной и полевой транзисторной базе.
