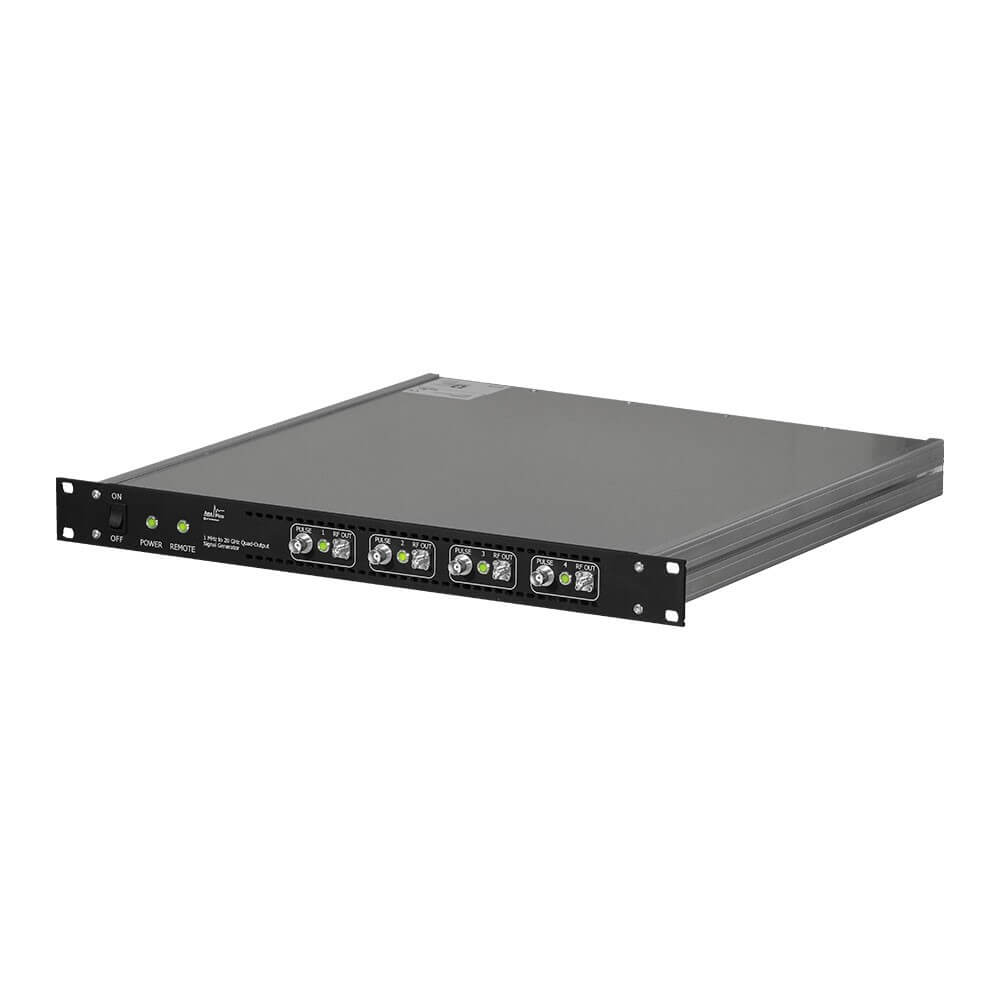

Генератор сигналов AnaPico MCSG40-2-ULN

MCSG серия фазо-когерентных многоканальных генераторов, высокой мощности с сверхбыстрой перестройкой частоты и низким уровнем фазового шума доступны в диапазоне частот от 300 кГц до 6, 12, 20 или 40 ГГц. Что идеально подходит для широкого спектра применения, где требуется хорошее качество сигнала, точная установка высокой выходной мощности.

Низкий фазовый шум сочетается с низкими значениями частотных искажений, гармонических искажений, скорость перестройки частоты 25 мкс что делает серию AnaPico MCSGxx лидером класса.

Высокостабильный термостатированный генератор обеспечивает высокую точность установки и долговременную стабильность частоты. Допускается использовать внешние опорные сигналы для синхронизации 10, 100 МГц и 1 ГГц синхронизации, а также для случая специальных требований имеется вход опорных сигналов 1-250 МГц.

Кроме того, серия MCSGxx имеет два специфических высокочастотных порта 3 ГГц Sysref (один вход и один выход), что позволяет обеспечить превосходную синхронизация фаз между выходами из нескольких модулей MCSGxx.

Генератор сигналов AnaPico MCSG40-2-ULN

• Диапазон частот: от 300 кГц до 40 ГГц
• Разрешение: 0.001 Гц
• Диапазон установки мощности: -20 до +25 дБм/ -80 до +25 дБм (Опция PE4)
• Скорость переключения: 25 мкс

Характеристики:

• Количество каналов: 2 независимых канала
• Когерентность каналов: каналы фазокогерентные
• Фазокогерентная перестройка частоты: опция PHS

Межканальная стабильность фазы:

• 3 мрад

Фазовый шум на 1 ГГц:

• Отстройка 10 Гц: -105 дБн/Гц
• Отстройка 1 кГц: -131 дБн/Гц
• Отстройка 20 кГц: -145 дБн/Гц
• Отстройка 100 кГц: -150 дБн/Гц
• Виды модуляций: АМ,ЧМ,ФМ,ИМ (опция MOD), 32 код фазы, код Баркера, QPSK,BPSK (Опция IPM)

SYSREF OUT- Возможность синхронизировать несколько модулей генераторов через опорный сигнала 3 ГГц, суммарное число каналов не ограничено. Межканальная фазовая стабильность между генераторами 5 мрад.
