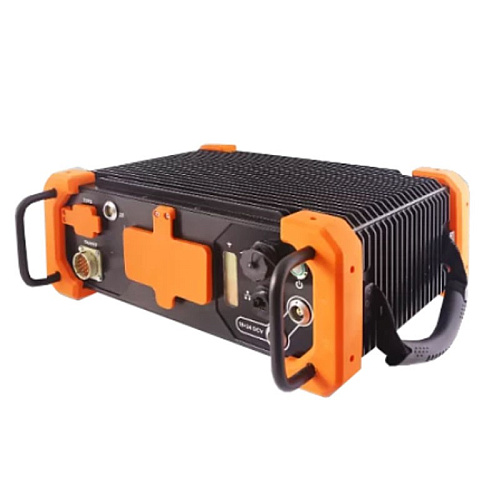

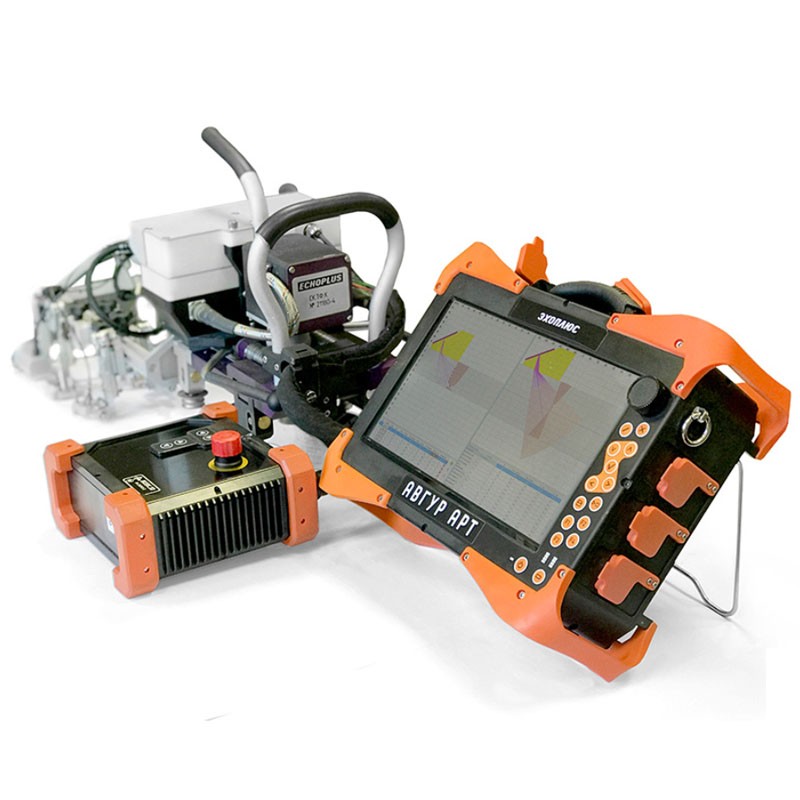

Модульная система АВГУР-ТФ с применением фазированных решёток и метода TOFD. Система успешно прошла испытания в ПАО «ГАЗПРОМ».
Объединение нескольких технологий контроля в одной модульной системе АВГУР-ТФ — эффективное решение для автоматизированного ультразвукового контроля сварных соединений, обеспечивающее максимальную отдачу от ультразвука без потерь производительности:
C применением лазерного профиломера выполняется измерение параметров сварного шва: ширина и высота валика, смещение кромок, глубина межваликового западания, протяженность и высота подрезов.
|
Количество каналов |
64; 128 шт |
|
Диапазон установки амплитуд импульсов возбуждения |
от 30 до 100 В с шагом 1 |
|
Допускаемое отклонение установки амплитуды импульсов возбуждения |
±10 % |
|
Диапазон установки длительности импульсов возбуждения |
от 50 до 400 нc |
|
Допускаемое отклонение установки длительности импульсов возбуждения |
±10 % |
|
Диапазон регулировки коэффициента усиления приёмного тракта |
от 0 до 80 дБ |
|
Шаг регулировки коэффициента усиления |
не более 0,5 дБ |
|
Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приёмника |
±1 дБ |
|
Диапазон регулировки длительности развёртки |
от 1 до 600 мкс |
|
Диапазон регулировки задержки развёртки (при частоте оцифровки сигнала 20 МГц) |
от 1 до 200 мкс |
|
Диапазон измерения глубины залегания дефекта |
от 1 до 200 мм |
|
Максимальная толщина контролируемых объектов |
500 мм |
|
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта, мм, при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм; |
±0,8 мм |
|
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта, при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм |
±(0,3+0,03*z) мм, где z - значение глубины, мм |
|
Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм; |
±1,0 мм |
|
Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм |
±(0,3+0,03*z) мм, где z - расстояние от точки ввода до проекции дефекта, мм |
|
Диапазон измерения пройденного расстояния датчиком пути |
от 1 до 20000 мм |
|
Относительная погрешность измерения пройденного расстояния датчиком пут в диапазоне от 1 до 100 мм |
±0,5 % |
|
Относительная погрешность измерения пройденного расстояния датчиком пут в диапазоне от 100 до 20000 мм |
±0,5 % |
|
Габаритные размеры блока системного (длина х ширина х высота) |
не более 400 х 300 х150 мм |
|
Масса блока системного |
до 9 кг |
|
Средний срок службы |
от 10 лет |
|
Питание осуществляется от источника внешнего питания постоянного тока (от аккумуляторной батареи или блока питания, подключенного к сети переменного тока) с номинальным напряжением |
24 В |
|
Условия эксплуатации при температуре окружающего воздуха |
от -10 до +45 °С (без термочехла) |
|
Условия эксплуатации при относительной влажности воздуха, при температуре +25 °С |
от 15 до 80 % |
|
Условия эксплуатации при атмосферном давлении |
от 630 до 800 мм рт. ст. |
